정부과제 기간종료와 함께 장비위치 및 사용방법이 변경되고 있습니다. 사용을 희망하시는 분들은 이메일 (cnsppt@snu.ac.kr)로 문의 주시기 바랍니다.
- 압출장비
- 사출장비
압출장비
압출 장비 정보
| 구분 | 텐덤형 (Tandem Setup) | 다층형 (Multilayer Setup) |
|---|---|---|
| 총 구성 | 1층 · 2층 · 3층 | 1층 · 3층 · 4층 · 5층 |
| 특징 |
- 하나의 압출 성형기로 가공이 어려운 재료 대상
- 배럴 (barrel) 내 수지 체류시간이 제한되거냉각이 충분하지 않은 경우 사용 - 1차 압출기에서는 수지 용융, 2차 압출기에서는 수지 냉각 진행 |
1) 3개의 압출성형기 연결 사용
2) Feedblock*을 이용한 다층필름화 3) T-die를 통해 필름화 *Feedblock 2종 보유 1. CSFB (Center Structuring Feed Block) 필름 중심부에 구조화 2. SSFB (Side Structuring Feed Block) 필름 최외곽 층에 구조화 |
| 구분 | 텐덤형 (Tandem Setup) | 다층형 (Multilayer Setup) |
|---|---|---|
| 총 구성 | 1층 · 2층 · 3층 | 1층 · 3층 · 4층 · 5층 |
| 특징 |
- 하나의 압출 성형기로 가공이 어려운 재료 대상
- 배럴 (barrel) 내 수지 체류시간이 제한되거나 냉각이 충분하지 않은 경우 사용 - 1차 압출기에서는 수지 용융, 2차 압출기에서는 수지 냉각 진행 |
1) 3개의 압출성형기 연결 사용
2) Feedblock*을 이용한 다층필름화 3) T-die를 통해 필름화 *Feedblock 2종 보유 1. CSFB (Center Structuring Feed Block) 필름 중심부에 구조화 2. SSFB (Side Structuring Feed Block) 필름 최외곽 층에 구조화 |
장비 사용료
| 장비 | 구분 | 1일 비용 [원] | 2일 비용 [원] | 3일 비용 [원] | |
|---|---|---|---|---|---|
|
필름 압출기 (폭 700mm) |
텐덤형 | 1층 | 2,600,000 | 3,600,000 | 4,600,000 |
| 2층 | 3,100,000 | 4,600,000 | 6,100,000 | ||
| 3층 | 3,200,000 | 4,800,000 | 6,400,000 | ||
| 다층형 | 1층 | 2,600,000 | 3,600,000 | 4,600,000 | |
| 3층 | 3,100,000 | 4,600,000 | 6,100,000 | ||
| 5층 | 3,600,000 | 5,600,000 | 7,600,000 | ||
| 보조 장비 | 수지 건조기 (25리터) | 200,000 | 400,000 | 600,000 | |
| 수지 건조기 (100리터) | 200,000 | 400,000 | 600,000 | ||
| 에어나이프 (Air Knife) | 300,000 | 600,000 | 900,000 | ||
*사용준비 및 청소비용 포함, 하루 8시간 사용 기준, VAT 포함
*첨부의 장비사용 신청서 작성 후 cnsppt@snu.ac.kr로 이메일 접수
부대 장비
• 필름 성형 roll 2개
– 각 roll 온도는 상온 – 130 oC 범위에서 조정
– 비결정수지 (polycarbonate 등) 및 반결정수지 (LDPE, HDPE, PET 등) 성형 가능
• 필름 권취 장치
• 시트 자동 절단기
• 횡 방향 연신기 (TDO, Transverse Direction Orientation) *사용 비용 별도 협의 필요
– 입구 필름 폭 100 – 300 mm
– 출구 필름 폭 600 – 650 mm
– 연신비 2 – 6
횡 방향 연신기 (TDO)
Air Knife
Edge Trimmer

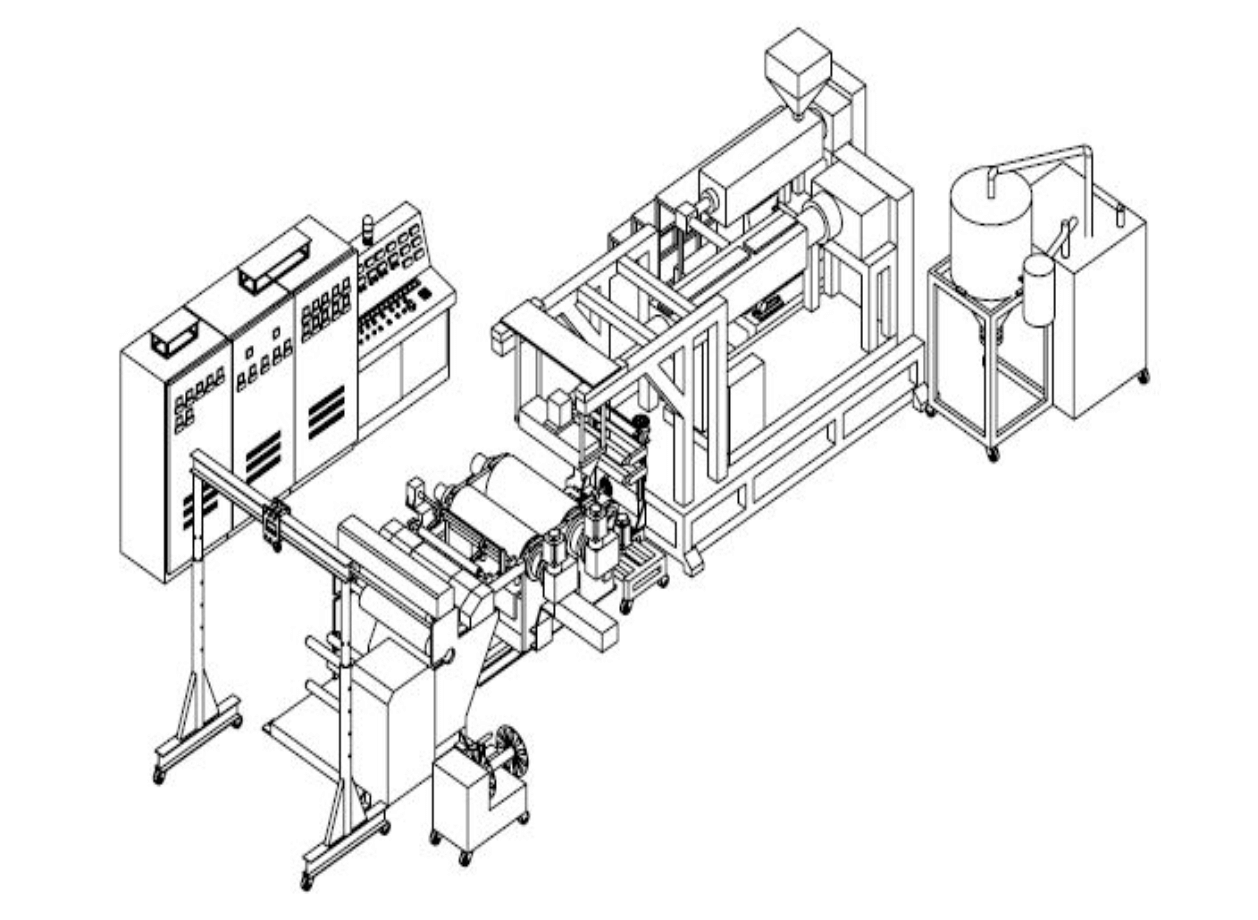

필름 캐스팅 라인
사출장비
사출 장비 사용료
| 보유 장비 | 반일 (4시간) | 1일 (8시간) | 2일 (16시간) | 대상 |
|---|---|---|---|---|
| 복합 이종 사출기 (150톤) | 800,000 | 1,100,000 | 1,600,000 | 개발 금형 시험 사출 |
| 초고속 전동 사출기 (150톤) | 600,000 | 800,000 | 1,100,000 | 보유 금형 단순 사출 |
| 유압식 사출성형기 (5톤) | 300,000 | 450,000 | 700,000 | 보유 금형 단순 사출 |
| 회전식 점도측정기 | 140,000 | 230,000 | 400,000 | 저 점도, 저 전단율 |
| 모세관 점도측정기 | 150,000 | 240,000 | 420,000 | 고 점도, 고 전단율 |
*준비 및 마무리 비용 포함, VAT 포함
*첨부의 장비사용 신청서 작성 후 cnsppt@snu.ac.kr로 이메일 접수
복합 이종 사출기 (150톤)
초고속 전동 사출기 (150톤)
유압식 사출성형기 (5톤)
회전식 점도측정기
모세관 점도측정기
